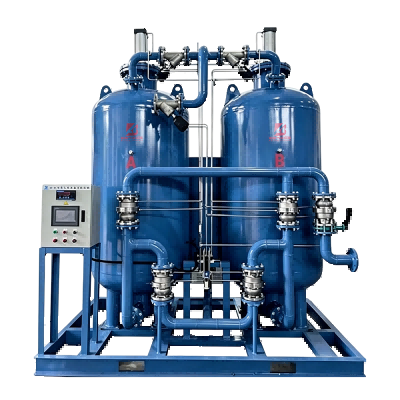

Оборудование для получения азота и удаления кислорода методом короткоцикловой адсорбции модели BAN работает на основе принципа ПСА, используя высококачественные углеродные молекулярные сита в качестве адсорбентов для непосредственного получения азота из сжатого воздуха.
Преимущества
1. Готов к использованию, удобен в эксплуатации
2. Высокая эффективность и энергосбережение, экономичная эксплуатация
3. Высокая чистота, регулируемая, широкий диапазон
4. Интеллектуальный мониторинг, без беспокойства

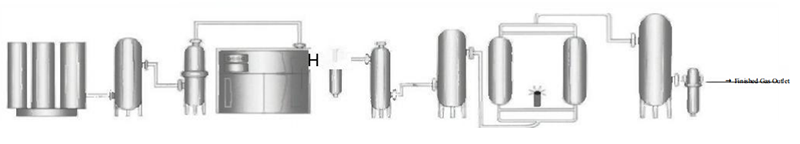

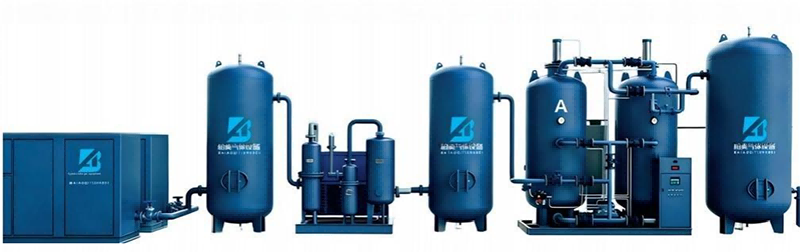

Системный процесс
|
Воздушный компрессор |
Система очистки |
Адсорбционная система |
Буферная система |
Основные технические
|
+Расход азота |
5~3000 Нм³/ч |
|
+Чистота азота |
95~99,999% |
|
+Давление азота |
0,1~0,8 МПа (регулируемый) |
|
+Точка росы |
-40~-73℃ (атмосферное давление) |
Принцип работы
В качестве адсорбентов используются высококачественные углеродные молекулярные сита, работающие по принципу адсорбции при переменном давлении. При определенном давлении из-за кинетических эффектов скорости диффузии кислорода и азота на углеродных молекулярных ситах существенно различаются. Кислород в значительной степени адсорбируется углеродными молекулярными ситами, тогда как молекулы азота обогащаются в газовой фазе, достигая разделения кислорода и азота.
Поскольку адсорбционная способность углеродных молекулярных сит по отношению к кислороду существенно меняется в зависимости от давления, снижение давления десорбирует молекулы кислорода, адсорбированные углеродными молекулярными ситами, регенерируя углеродные молекулярные сита для повторной переработки.
Применяется двухадсорбционный башенный процесс: одна башня адсорбирует и производит азот, а другая башня десорбирует и регенерирует, чередуя циклы для непрерывного производства высококачественного азота.

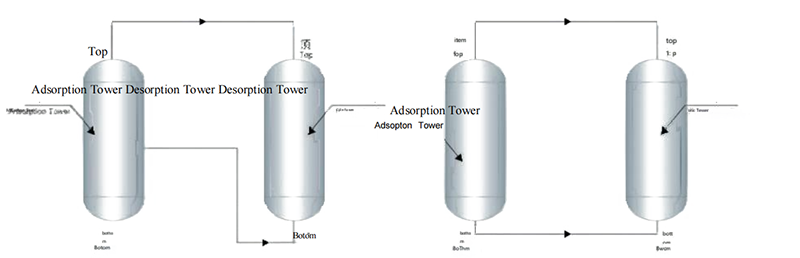

Давление неравенства
Процесс выравнивания
Процесс выравнивания давления неравенства
Традиционный процесс выравнивания равного давления
Традиционный процесс выравнивания давления в целях обеспечения равенства
Технический
1. Усовершенствованный процесс выравнивания неравного давления повышает коэффициент использования углеродного молекулярного сита и напрямую снижает расход сжатого воздуха.
2. Усовершенствованные внутренние компоненты обеспечивают равномерное распределение воздушного потока и снижают его воздействие.
3. Компания Bai'ao сотрудничает с известными отечественными и зарубежными производителями молекулярных сит и может выбирать наиболее энергоэффективную продукцию в соответствии с условиями труда пользователя.
4. Самый надежный метод обработки источника газа обеспечивает эффективность адсорбции и срок службы молекулярных сит.
5. Технология наполнения растяжением и скручиванием делает наполнение углеродного молекулярного сита более однородным и плотным, а также снижает коэффициент трения до самой низкой точки. Повысить надежность длительной эксплуатации всей машины.

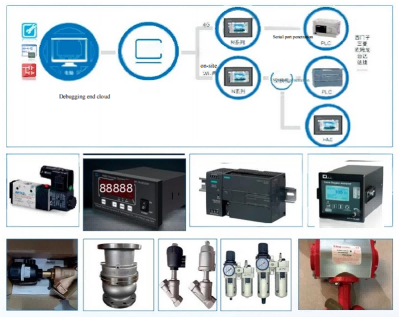

6. Внедрение автоматического программного управления ПЛК Siemens. Его можно настроить в соответствии с чистотой азота, а зарезервированным интерфейсом можно управлять удаленно с помощью компьютера.
7. Клапаны являются надежной гарантией стабильной работы оборудования, поскольку обеспечивают быструю скорость открытия и закрытия, низкий расход газа, простую конструкцию, хорошие уплотнительные характеристики, простоту установки и обслуживания, а также длительный срок службы седла клапана.
8. Благодаря использованию передовой технологии автоматического сжатия цилиндров при нехватке углеродного молекулярного сита в адсорбционной башне подается сигнал тревоги. Напомните пользователям о необходимости обращаться с ним незамедлительно и не допускайте измельчения углеродных молекулярных сит. Продлить срок службы.
9. Автоматическое вентиляционное устройство для неквалифицированного азота (опционально)
10. Выбор компонентов известных брендов обеспечивает качество продукции пользователя и гарантирует долгосрочную стабильность выхода азота, его чистоту и давление.
Области применения и использования азота
Электронная промышленность: Защита азотом для производства полупроводников и электронных компонентов
Термическая обработка: светлый отжиг, защитный нагрев, спекание металлургических и магнитных материалов и т. д
Пищевая промышленность: оснащен стерилизационными фильтрами, может использоваться для азотной фасовки, хранения зерна, консервирования овощей и фруктов, упаковки и защиты спирта
Отрасль сжигания углерода: предотвращение подземных взрывов и тушение керосиновых пожаров
Химическая промышленность: азотное покрытие, вытеснение, очистка, транспортировка под давлением, перемешивание химических реакций, защита производства химических волокон и т. д
Нефтяная и газовая промышленность: нефтепереработка, продувка азотом и обнаружение утечек в контейнерах и трубопроводах, закачка азота для добычи нефти
Фармацевтическая промышленность: хранение азота в традиционной китайской и западной медицине, перемешивание и транспортировка азотсодержащих лекарственных материалов и т. д
Кабельная промышленность: производство сшитых кабелей и защитного газа
Другие: Металлургическая промышленность, резиновая промышленность, аэрокосмическая промышленность и т. д.
Таблица основных параметров генератора азота BAN99,5% (чистота)
|
Модель |
Производительность (Нм³/ч) |
Эффективный расход газа（Нм³/мин） |
Система очистки воздуха |
Диаметр входного/выходного патрубка (мм) |
Габаритные размеры (мм) |
|
|
BAN-5 |
5 |
0,28 |
BA-0,5 |
DN 15 |
DN 15 |
1000X900X2000 |
|
BAN-10 |
10 |
0,55 |
BA-1 |
DN 25 |
DN 25 |
1000X900×2100 |
|
BAN-20 |
20 |
1,1 |
BA-2 |
DN 25 |
DN 25 |
1600X1000X2100 |
|
BAN-40 |
40 |
2,2 |
BA-3 |
DN 32 |
DN 25 |
1700X1200X2300 |
|
BAN-60 |
60 |
3,3 |
BA-6 |
DN 40 |
DN 32 |
1900X1600X2600 |
|
BAN-100 |
100 |
5,5 |
BA-6 |
DN 40 |
DN 40 |
4200X1000X2700 |
|
BAN-150 |
150 |
8,25 |
BA-10 |
DN 50 |
DN 40 |
5000X1000X3100 |
|
BAN-200 |
200 |
11 |
BA-12 |
DN 50 |
DN 40 |
5500X1200X3200 |
|
BAN-300 |
300 |
16,5 |
BA-20 |
DN65 |
DN 50 |
6300X1400X3300 |
|
BAN-400 |
400 |
22 |
BA-26 |
DN 80 |
DN 50 |
7000X1600X3300 |
|
BAN-600 |
600 |
33 |
BA-40 |
DN 100 |
DN65 |
7500X1600X3500 |
|
BAN-800 |
800 |
43 |
BA-50 |
DN 100 |
DN65 |
9000X2200X4000 |
|
BAN-1000 |
1000 |
51 |
BA-60 |
DN 125 |
DN100 |
12000X2400X4000 |
|
BAN-1200 |
1200 |
66 |
BA-70 |
DN 125 |
DN100 |
12000×2400X4500 |
|
BAN-2000 |
2000 |
103 |
BA-120 |
DN 150 |
DN 100 |
14000X2400X5200 |
|
BAN-2500 |
2500 |
116 |
BA-130 |
DN 150 |
DN100 |
15000*3000*5200 |
|
BAN-3000 |
3000 |
140 |
BA-150 |
DN 150 |
DN125 |
15000*3000*6000 |
Таблица основных параметров генератора азота BAN97% (чистота)
|
Модель |
Выход (Нм³/ч) |
Эффективный расход газа（Нм³/мин） |
Система очистки воздуха |
Диаметр входного/выходного патрубка (мм) |
Габаритные размеры (мм) |
|
|
BAN10-97 |
10 |
0,4 |
BA-0,5 |
DN 15 |
DN 15 |
1000X900X2000 |
|
BAN20-97 |
20 |
0,8 |
BA-1 |
DN 25 |
DN 25 |
1000X900X2000 |
|
BAN40-97 |
40 |
1,6 |
BA-2 |
DN 25 |
DN 25 |
1500X1100X2200 |
|
BAN60-97 |
60 |
2,4 |
BA-3 |
DN 32 |
DN 25 |
1700X1400X2400 |
|
BAN100-97 |
100 |
4 |
BA-6 |
DN40 |
DN 32 |
1900X1500X2500 |
|
BAN150-97 |
150 |
6 |
BA-8 |
DN50 |
DN40 |
4000X900X2600 |
|
BAN200-97 |
200 |
8 |
BA-10 |
DN50 |
DN50 |
4700X1000X3100 |
|
BAN300-97 |
300 |
12 |
BA-12 |
DN65 |
DN50 |
5000X1000X3200 |
|
BAN400-97 |
400 |
16 |
BA-20 |
DN65 |
DN50 |
5400X1200X3300 |
|
BAN600-97 |
600 |
24 |
BA-26 |
DN 80 |
DN65 |
6200X1400X3300 |
|
BAN800-97 |
800 |
32 |
BA-40 |
DN 100 |
DN65 |
6800X1600X3300 |
|
BAN1000-97 |
1000 |
40 |
BA-40 |
DN 100 |
DN 80 |
7500X1600X4500 |
|
BAN1200-97 |
1200 |
48 |
BA-50 |
DN 125 |
DN 100 |
8500X2200X3800 |
|
BAN1500-97 |
1500 |
60 |
BA-60 |
DN 125 |
DN 100 |
9000X2200X4000 |
|
BAN2000-97 |
2000 |
80 |
BA-80 |
DN125 |
DN100 |
9000*2400*4000 |
|
BAN2500-97 |
2500 |
100 |
BA-100 |
DN125 |
DN100 |
9500*2400*4000 |
|
BAN3000-97 |
3000 |
120 |
BA-120 |
DN150 |
DN125 |
10000*3000*4000 |
|
BAN3500-97 |
3500 |
140 |
BA-140 |
DN150 |
DN125 |
10000*3000*4000 |
Таблица основных параметров генератора азота BAN98% (чистота)
|
Модель |
Выход (Нм³/ч) |
Эффективный расход газа（Нм³/мин） |
Система очистки воздуха |
Диаметр входного/выходного патрубка (мм) |
Габаритные размеры (мм) |
|
|
BAN10-98 |
10 |
0,44 |
BA-0,5 |
DN 15 |
DN15 |
1000X900X2000 |
|
BAN20-98 |
20 |
0,88 |
BA-1 |
DN 25 |
DN 25 |
1000X900X2100 |
|
BAN40-98 |
40 |
1,76 |
BA-2 |
DN 25 |
DN 25 |
1600X1200X2300 |
|
BAN60-98 |
60 |
2,64 |
BA-3 |
DN 32 |
DN 25 |
1700X14002400 |
|
BAN100-98 |
100 |
4,2 |
BA-6 |
DN40 |
DN 32 |
1900X1600X2600 |
|
BAN150-98 |
150 |
6,5 |
BA-8 |
DN50 |
DN40 |
4000X1000X2700 |
|
BAN200-98 |
200 |
8,6 |
BA-10 |
DN50 |
DN50 |
4600X1000X2700 |
|
BAN300-98 |
300 |
12,8 |
BA-12 |
DN65 |
DN 50 |
5500X1200X3300 |
|
BAN400-98 |
400 |
17,6 |
BA-20 |
DN65 |
DN50 |
6200X1400X3500 |
|
BAN600-98 |
600 |
25,5 |
BA-30 |
DN80 |
DN65 |
7000X1600X3500 |
|
BAN800-98 |
800 |
33,5 |
BA-40 |
DN 100 |
DN65 |
7500X1600X4500 |
|
BAN1000-98 |
1000 |
42 |
BA-50 |
DN100 |
DN 80 |
8500×2200X3500 |
|
BAN1200-98 |
1200 |
50 |
BA-60 |
DN125 |
DN100 |
9000×2200X4000 |
|
BAN1500-98 |
1500 |
63 |
BA-70 |
DN 125 |
DN 125 |
12000X2200X4000 |
|
BAN2000-98 |
2000 |
84 |
BA-100 |
DN125 |
DN100 |
12000*2400*4000 |
|
BAN2500-98 |
2500 |
105 |
BA-120 |
DN125 |
DN100 |
1200*2400*4000 |
|
BAN3000-98 |
3000 |
126 |
BA-130 |
DN150 |
DN125 |
13000*3000*4500 |
|
BAN3500-98 |
3500 |
147 |
BA-150 |
DN150 |
DN125 |
13000*3000*4500 |
Примечание: Приведенные выше данные основаны на давлении сжатого воздуха в сырье 0,8 МПа (манометрическое давление), расходе газа как фактическом расходе перед поступлением в адсорбционный цилиндр, температуре окружающей среды 20℃, высоте 0 метров и относительной влажности 80%.
